كيف تقرأ المخططات التنفيذية بشكل صحيح؟

كيف تقرأ المخططات التنفيذية بشكل صحيح؟

كيف تقرأ المخططات التنفيذية بشكل صحيح؟

المخططات التنفيذية ليست مجرد رسومات هندسية معقدة، بل هي اللغة التي يتحول من خلالها التصميم إلى واقع. القدرة على قراءتها بشكل صحيح تعني فهم المشروع بكل تفاصيله قبل بدء التنفيذ، وتجنّب الأخطاء المكلفة التي قد تظهر لاحقًا في الموقع. سواء كنت مالك مشروع، أو مهندسًا، أو حتى مهتمًا بالبناء، فإن إتقان قراءة هذه المخططات يمنحك رؤية واضحة لما سيتم تنفيذه فعليًا،

وليس فقط ما يبدو على الورق.

ما هي المخططات التنفيذية؟

المخططات التنفيذية هي مجموعة من الرسومات التفصيلية التي تترجم الفكرة المعمارية إلى تعليمات دقيقة قابلة للتنفيذ. تشمل هذه المخططات توزيع الجدران، مواقع الأبواب والنوافذ، التفاصيل الإنشائية، التمديدات الكهربائية، أنظمة السباكة، والتشطيبات.

هي المرجع الأساسي لكل من يعمل في المشروع، من المقاول إلى الفني، لذلك يجب أن تكون واضحة، دقيقة، ومتكاملة.

فهم الرموز والمصطلحات

الخطوة الأولى لقراءة أي مخطط هي فهم الرموز المستخدمة فيه. لكل عنصر في الرسم رمز خاص، سواء كان بابًا، نافذة، عمودًا، أو نقطة كهرباء. كما تُستخدم اختصارات ومصطلحات هندسية تشير إلى نوع المواد أو طريقة التنفيذ.

عدم فهم هذه الرموز قد يؤدي إلى تفسير خاطئ للمخطط، وبالتالي أخطاء في التنفيذ. لذلك من الضروري الرجوع إلى “مفتاح الرسم” أو (Legend) المرفق مع المخططات.

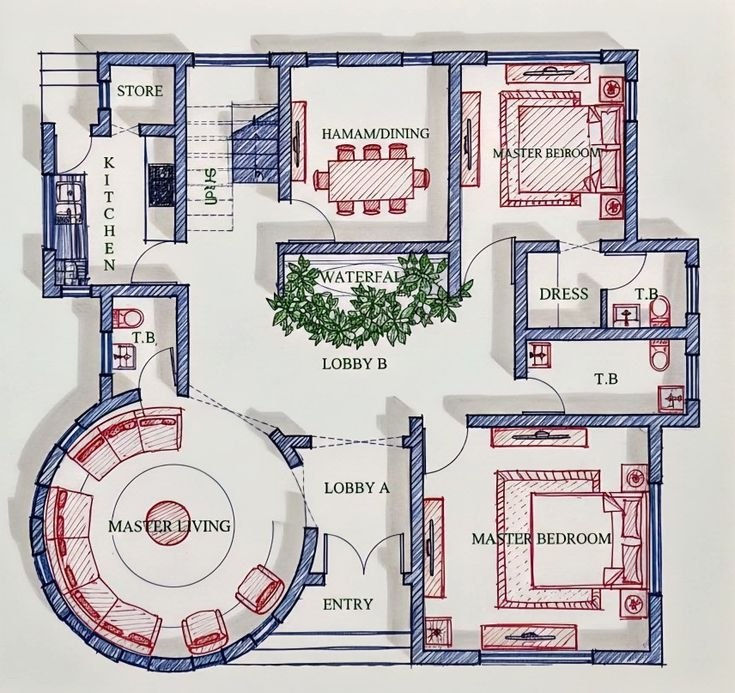

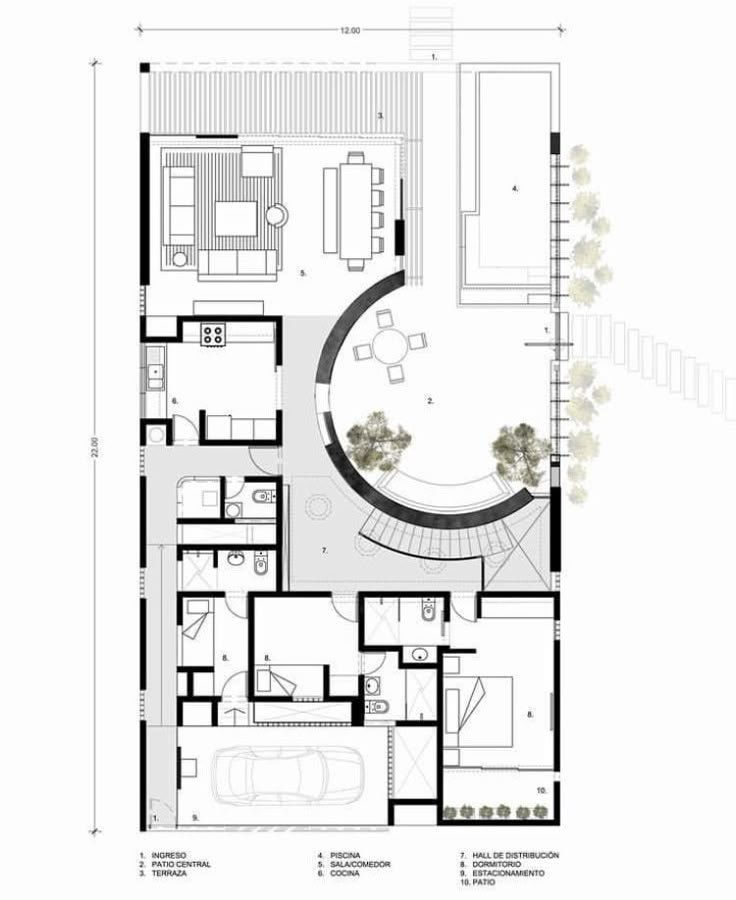

قراءة المخطط المعماري

المخطط المعماري هو الأساس، ويُظهر توزيع الفراغات داخل المشروع. عند قراءته، يجب التركيز على:

توزيع الغرف والعلاقات بينهامواقع الأبواب واتجاه فتحهاأماكن النوافذ ومصادر الإضاءةالممرات ومسارات الحركة

فهم هذا المخطط يعطي تصورًا واضحًا عن كيفية استخدام المساحة، ويساعد في تقييم مدى ملاءمتها للاحتياجات اليومية.

الانتباه إلى المقاييس والأبعاد

كل مخطط يُرسم بمقياس محدد، مثل 1:50 أو 1:100، ما يعني أن كل سنتيمتر على الورق يمثل مسافة معينة في الواقع. قراءة الأبعاد بشكل دقيق أمر أساسي، لأن أي خطأ بسيط في القياس قد يؤدي إلى مشاكل كبيرة أثناء التنفيذ.

يجب دائمًا الاعتماد على الأبعاد المكتوبة داخل المخطط، وليس على التقدير البصري.

الربط بين المخططات المختلفة

المشروع لا يُفهم من خلال مخطط واحد فقط، بل من خلال مجموعة متكاملة من الرسومات. المخطط المعماري يجب أن يُقرأ مع المخطط الإنشائي، والكهربائي، والميكانيكي.

على سبيل المثال، موقع الجدار في المخطط المعماري يجب أن يتطابق مع موقع العمود في المخطط الإنشائي، ومخارج الكهرباء يجب أن تتناسب مع توزيع الأثاث في التصميم الداخلي. هذا الربط هو ما يضمن انسجام المشروع وتجنّب التعارضات.

تفاصيل القطاعات والواجهات

القطاعات (Sections) تُظهر المبنى بشكل رأسي، وتوضح الارتفاعات، سماكات الجدران، وتفاصيل الأسقف. أما الواجهات (Elevations) فتُظهر الشكل الخارجي للمبنى.

هذه الرسومات تساعد في فهم الأبعاد الحقيقية للمساحة، وكيف ستبدو عند التنفيذ، وهي ضرورية لتصور المشروع بشكل كامل.

قراءة تفاصيل التنفيذ

من أهم أجزاء المخططات التنفيذية هي التفاصيل (Details)، حيث يتم توضيح كيفية تنفيذ العناصر الدقيقة مثل التقاء الجدران، تركيب الأرضيات، أو تثبيت النوافذ.

هذه التفاصيل هي التي تحدد جودة التنفيذ، وغالبًا ما تكون الفرق بين مشروع عادي وآخر متقن.

أخطاء شائعة عند قراءة المخططات

من الأخطاء الشائعة الاعتماد على مخطط واحد فقط دون مراجعة باقي الرسومات، أو تجاهل الأبعاد الدقيقة، أو تفسير الرموز بشكل خاطئ. كذلك، عدم مراجعة التحديثات أو النسخ المعدلة من المخططات قد يؤدي إلى تنفيذ معلومات قديمة.

القراءة الصحيحة تتطلب دقة، وصبرًا، وربطًا بين جميع العناصر.

رؤية زين المعمارية

في زين المعمارية، نؤمن أن قوة المشروع تبدأ من وضوح مخططاته التنفيذية. لذلك نحرص على إعداد رسومات دقيقة ومتكاملة تُغطي جميع جوانب المشروع، من الفكرة إلى أدق تفاصيل التنفيذ.نعمل على تبسيط قراءة المخططات للعميل، وشرح كل عنصر فيها، لضمان فهم كامل قبل بدء التنفيذ. كما ننسق بين جميع التخصصات لتفادي أي تعارضات، ونقدم مخططات واضحة تسهّل عمل المقاولين وتضمن جودة النتيجة النهائية.هدفنا هو تحويل التصميم من مجرد فكرة إلى واقع مطابق بكل تفاصيله، دون مفاجآت أو أخطاء.

الخاتمة

قراءة المخططات التنفيذية ليست مهارة تقنية فقط، بل أداة أساسية لضمان نجاح المشروع. من خلال فهم الرموز، الأبعاد، وربط الرسومات ببعضها، يمكن تجنّب الكثير من المشاكل وتحقيق تنفيذ دقيق يعكس جودة التصميم. ومع خبرة زين المعمارية، تصبح المخططات لغة واضحة ومفهومة، تقود المشروع بثقة من الورق إلى الواقع.
